DIPON LuminaCast 9 Ocean Flow 30 kg - Nízko viskozní epoxidová pryskyřice, tloušťka 10 cm

Kód: 7242/030000

2 hodnocení

Značka: DIPON

12 227 Kč –3 %

DIPON LuminaCast 9 Ocean Flow 30 kg - Nízko viskozní epoxidová pryskyřice, tloušťka 10 cm

12 227 Kč –3 % 11 827 Kč 9 774,38 Kč bez DPH 394,23 Kč / 1 kg

(>5 ks)

Můžeme doručit do: 25.11.2024 Možnosti doručení

Čirá licí epoxidová pryskyřice s maximální UV ochranou, síla odlitku až 10cm, zpracovatelnost až 240 min, nízko viskózní (tekutá), poměr míchání 2:1 váhově, lze brousit po 8 dnech.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

DIPON LuminaCast 9 Ocean Flow

LuminaCast 9 Ocean Flow je čirá nízko viskózní epoxidová pryskyřice, která se pyšní vysokou transparentností. Tato licí epoxidová pryskyřice byla speciálně vyvinuta pro odlévání velkých projektů, včetně epoxidových říčních stolů, designového nábytku, lamp a dalších.
Hledáte kvalitní epoxidovou pryskyřici s dlouhou dobou zpracovatelnosti? LuminaCast 9 Ocean Flow vám nabídne možnost odlévání až 10 cm silných vrstev v jednom kroku.

S indexem lomu > 1,59 patří tento produkt mezi nejtransparentnější epoxidové pryskyřice na trhu.

Poměr míchání 2:1 hmotnostně.
Výška odlitku až 10 cm a dlouhá doba zpracovatelnosti až 240 minut v závislosti na množství a okolní teplotě.
Optimalizována pro výrobce nábytku jako je odlévání stolů, výroba lamp nebo šperků, kde se vyžaduje větší výšku odlitku.
Odformování možné po 72 - 96 hod (23 °C).
Brusitelné po min. 8 dnech (20 °C).
Vytváří nesrovnatelně hladký a lesklý povrch.
Pokročilé složení minimalizuje tvorbu karbamátu a zajišťuje bezchybný povrch bez skvrn.

Maximální UV ochrana

Integrace UV absorbérů a HALS aditiv zajišťuje, že LuminaCast perfektně chrání vaše díla před žloutnutím a poškozením UV zářením.

Výška odlitku až 10 cm

Až 10 cm (20 °C) v jednom kuse v závislosti na množství materiálu a okolní teplotě

Zpracovatelnost až 4 hodiny

Dlouhá doba zpracovatelnosti poskytuje dostatek času pro míchání, pigmentaci a odbublinkování směsi (při 23 °C, 500 g, 90 mm)

Poměr míchání 2:1 hmotnostně

Velmi snadné míchání a výpočet správného množství jednotlivých složek.

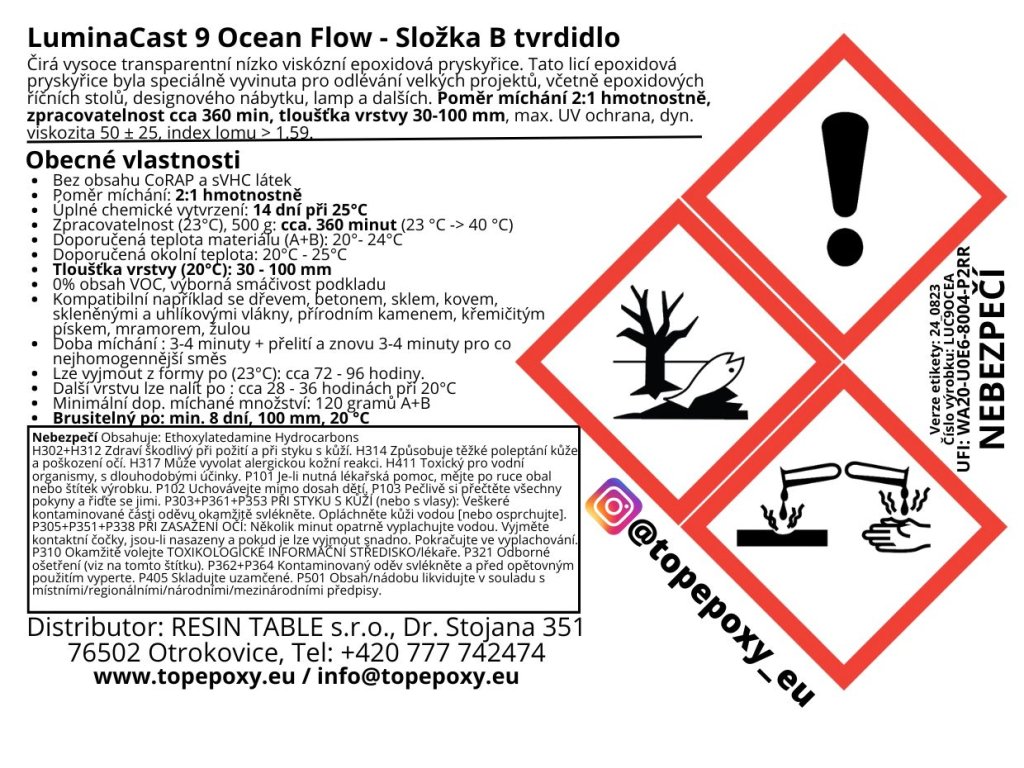

Obecné vlastnosti

Krystalizační stabilita
Biologické složky v epoxidové pryskyřici
Bez obsahu CoRAP a sVHC látek
Nejmodernější základní aminy a přísady s obzvláště nízkým sklonem ke žloutnutí
Poměr míchání: 2:1 hmotnostně
Doba zpracovatelnosti (23°C), 500 gramů, 9 cm: cca. 240 minut (23 °C - > 40 °C)
Doporučená teplota materiálu (A+B): 20°- 24°C
Doporučená okolní teplota: 15°C - 20°C
Dynamická viskozita (mPa*s) 23 °C: A 730 ± 50
Dynamická viskozita (mPa*s) 23 °C: B 55 ± 25
Diamantově jasná průhlednost
Tloušťka vrstvy (23°C): 30 - 100 mm
0% obsah VOC
Vynikající schopnost smáčení podkladu
Velmi nízké smrštění (<0,1 %)
Kompatibilní např. se dřevem, betonem, sklem, kovem, tkaninami ze skleněných vláken a uhlíkových vláken, přírodním kamenem, křemičitým pískem, mramorem, žulou

Aplikační data

Doba zpracovatelnosti při 23°C (500 gramů, 90 mm): cca. 240 minut
Doba do maximální exotermie (tTmax) (23 °C, 500 gramů, 90 mm): přibl. 480 minut
Doba míchání: 3-4 min + přelít a další 3-4 min pro homogenní směs
Poměr míchání: 2:1 hmotnostně
Doporučená výška odlévané vrstvy (20°C): 3,0 cm - 10,0 cm (30 - 100 mm)
Demontovatelný po (23°C): cca. 72 - 96 hodin.
Další vrstva rozlévatelná po: cca. 28–36 hodin při 20 °C, 50 mm
Minimální doporučené množství míchání: 120 gramů A+B
Brousitelný po: min.8 dnech, 100 mm, 20°C

Aplikace a použití

Zkontrolujte okolní teplotu, je to nejdůležitější parametr vedle objemu odlévání. Úspěšná aplikace závisí na teplotě v místnosti a použitém množství / objemu směsi pryskyřice a tvrdidla. Příliš vysoká pokojová teplota může vést k velmi silné exotermické reakci, která má za následek žluté zbarvení, praskání a tvorbu páry ve směsi.
Před použitím zkontrolujte v předběžném testu snášenlivost materiálů, které mají být natřeny / zality.
Doporučený postup pro co nejpřesnější měření všech složek je podle hmotnosti, váží přesně v poměru 100:50 nebo 2:1 hmotnostních dílů na základě složky (A). Odchylka, byť nepatrná, má za následek prodloužené nebo neprobíhající tvrdnutí. Přidání příliš velkého množství tužidla zvyšuje elasticitu materiálu a snižuje tvrdost SHORE D. Příliš mnoho složky A má za následek trvale lepivý film, který již není v důsledku polyadice vratný. Maximální odchylka v rozsahu tolerance je 0,1 %.
Dodržujte doporučenou dobu míchání tři až čtyři minuty a poté přelijte do čisté nádoby a znovu míchejte po dobu tří až čtyř minut, abyste dosáhli maximálně homogenní směsi. Míchací nádobu použijte pouze jednou.
Dodržujte doporučený maximální počet otáček pro míchání obou složek, což je 300 ot./min. čímž zabráníte vzniku vzduchových kapes při míchání nebo je snížíte na minimum. Ruční míchání se doporučuje pro menší množství do cca 1 kg. Díky své dlouhé době zpracovatelnosti výborně odplyňuje. Pro míchání doporučujeme použít Allway Tools Helix.
Aby nedocházelo k vytečení směsi v důsledku dlouhé doby vytvrzování, je třeba zajistit úplné utěsnění formy. K tomu je vhodná polypropylenová páska DIPON, kterou lze po vytvrdnutí od formy snadno oddělit. Volitelně je možné použít separační vosk.

Čištění

Pro čištění použitých aplikačních předmětů použijte aceton nebo univerzální ředidlo. Jakmile epoxidová pryskyřice vytvrdne, lze ji odstranit pouze pomocí broušení.
Doporučuje se čistit ihned po použití.

Důležitá poznámka:

Míchání přepravních nádob ( lahví / kanystrů ) A (pryskyřice) a B (tvrdidlo) bude mít za následek neúplné vytvrzení a odpovídající nesprávný výsledek. Vždy přesně važte obě složky.
Čím vyšší je pokojová teplota a čím větší je smíchané množství, tím rychlejší je exotermická reakce.

Co je epoxidová pryskyřice LuminaCast?

Epoxidová pryskyřice LuminaCast byla vyvinut za účelem vytvoření bezkonkurenčního čirého, UV stabilizovaného a samoodvětrávacího systému, který se snadno používá a pokrývá co nejvíce oblastí použití, zejména v umělecké a řemeslné oblasti.
U všech formulací byla věnována zvláštní pozornost dosažení nejvyšší možné karbamické odolnosti pomocí použití nejmodernějších surovin a přidáním hydrofobních přísad. Navíc, kromě nejmodernějších UV absorbérů a světelných stabilizátorů, tento systém používá pouze slabě žloutnoucí základní aminy v tužidle a zvláště UV odolné přísady. LuminaCast je určen pro každou aplikaci v dekorativním sektoru, ať už jde o základní nátěr, podnosy, nábytek nebo velkoobjemové lití.
S jednou pryskyřicí a deseti tužidly máte maximální flexibilitu a můžete popustit uzdu své kreativní stránce!

Typ	Dyn. viskozita 23 °C (mPas)	**Zpracovatelnost: 200g, 23 °C - 40 °C	Max. síla odlitku	Použití	UV odolnost
LuminaCast 1 Fast Set Primer	120 ± 50	cca 15 min	0,1 mm - 7 mm	Předúprava a základní nátěr	Excelentní
LuminaCast 2 Coaster Cast	290 ± 50	cca 40 min	0,1 mm - 15 mm	Vysoce transparentní vložení	Excelentní
LuminaCast 3 Crystal Flow	140 ± 50	cca 35 min	0,1 mm - 10 mm	Laminace & Art	Excelentní
LuminaCast 4 Gem Flow	890 ± 50	cca 55 min	0,1 mm - 20 mm	Art & Vložení	Excelentní
LuminaCast 5 Radiant Flow	1330 ± 50	cca 60 min	0,1 mm - 20 mm	Art & Vložení	Excelentní
LuminaCast 6 Art Flow	4100 ± 50	cca 45 min	0,1 mm - 20 mm	Art & Vložení	Excelentní
LuminaCast 7 Design Flow	5500 ± 50	cca 50 min	0,1 mm - 20 mm	Art & Vložení	Excelentní
LuminaCast 8 Table Flow	70 ± 50	cca 180 min 500 gramů, 9cm**	20 mm - 50 mm	Zalévání silných odlitků	Excelentní
LuminaCast 9 Ocean Flow	50 ± 50	cca 240 min 500 gramů, 9cm**	30 mm - 100 mm	Zalévání silných odlitků	Excelentní
LuminaCast 10 Cell Flow	2500 ± 50	cca 50 min	0,1 mm - 20 mm	Art & Vložení	Excelentní

*Dynamická viskozita se měří při 23°C. Snížení teploty materiálu je doprovázeno neúměrným zvýšením dyn. viskozity. To je eminentně důležité, zejména pokud jde o samoodvzdušňování. Příklad: Viskozita při teplotě materiálu 23°C. 730 mPa*s, při teplotě materiálu 10°C: cca. 10 000 mPa*s
**Doba zpracování je uvedena pro směs 200 gramů v mixovací nádobě (průměr 5 cm). Doba zpracování = teplota materiálu 23°C -> 40°C = zdvojnásobení počáteční viskozity. Čas na maximální exotermickou teplotu (tTmax) je obvykle dvojnásobkem doby zpracování.

LuminaCast 1 Fast Set Primer - Nízká viskozita, lze přelít další vrstvou po 60 - 120 min, ideální jako základní/těsnící nátěr porézních povrchů jako je dřevo.
LuminaCast 2 Coaster Cast - Nízká viskozita, ideální pro dekorativní, vysoce transparentní zapuštění a tvary.
LuminaCast 3 Crystal Flow - Mimořádně nízká viskozita, ideální pro dekorativní, vysoce transparentní zapuštění a tvary.
LuminaCast 4 Gem Flow Flow - Nízká viskozita, typ pryskyřice s vyšší viskozitou, srovnatelná s Epoxyplast 3D B20 JewelCast, jen hustější.
LuminaCast 5 Radiant Flow - Střední viskozita, jako LuminaCast 4 GemFlow, mírně pomalejší a pomalejší vlastnosti toku díky vyšší viskozitě.
LuminaCast 6 Art Flow - Vysoce viskózní, pro art a malířské techniky, resin art, pracovní desky, top coat, těsnění, podobně srovnatelné s HoneyResin.
LuminaCast 7 Design Flow - Vysoce viskózní, speciální vlastnosti roztékání díky nastavovacímu prostředku, podobně jako LuminaCast 6 ArtFlow, jen umožňuje tenčí vrstvu odlévání.
LuminaCast 8 Table Flow - Nízká viskozita, pro velké tlustovrstvé odlitky, např. pro říční stoly, výrobu lamp, větší odlitky v jednom lití.
LuminaCast 9 Ocean Flow - Nízká viskozita, pro velmi velké tlustovrstvé odlitky, např. pro říční stoly, výrobu lamp.
LuminaCast 10 Cell Flow - Střední viskozita, pro buněčné efekty, Petriho umění, květinové vzory, pryskyřice, stolní desky, těsnění a mnoho dalšího.

Doplňkové parametry

Kategorie:	Epoxidové pryskyřice
Hmotnost:	31.21 kg
? Doba zpracovatelnosti:	Dlouhá
? Epoxidový systém:	LuminaCast 9
Barva:	Čirá, Vysoce transparentní
Hmotnost balení:	30 Kg
Index lomu:	> 1,59
Kontakt s potravinami:	Ano
Max tloušťka odlitku:	10 cm
? Odolnost proti UV záření:	Ano, Maximální
? Teplotní odolnost:	70 °C
? Tvrdost:	72 ShD
Typ použití:	Výroba stolů, Konferenční a odkládací stolky - střední, Jídelní a pracovní stoly - velké, Servírovací prkénka, Výroba lamp, Odlévání, Zalévání květin
Velikost odlitku:	Střední odlitky, Velké odlitky
? Viskozita (hustota):	Nízká - tekutá

Novinka

DIPON LuminaCast 1 Fast Set Prime 1,5 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 7 mm

(>5 ks)

650,41 Kč bez DPH

787 Kč

Čirá penetrační / těsnící epoxidová pryskyřice s maximální UV ochranou, síla odlitku až 7 mm, zpracovatelnost cca 15 min, nízko viskózní (tekutá), bezpečná pro styk s...

Kód: 7204/001500

Novinka

DIPON LuminaCast 2 Coaster Cast 1,5 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 15 mm

(>5 ks)

650,41 Kč bez DPH

787 Kč

Čirá odlévací epoxidová pryskyřice s maximální UV ochranou, síla odlitku 1 - 15 mm, zpracovatelnost cca 35 min, nízko viskózní (tekutá), bezpečná pro styk s potravinami, poměr...

Kód: 7207001500

DIPON LuminaCast 3 Crystal Flow 1,5 kg - Obzvláště nízko viskózní epoxidová pryskyřice, tloušťka 10 mm

(>5 ks)

650,41 Kč bez DPH

787 Kč

Čirá odlévací epoxidová pryskyřice s maximální UV ochranou, síla odlitku 1 - 10 mm, zpracovatelnost cca 35 min, obzvláště nízká viskozita (velmi tekutá), bezpečná pro...

Kód: 7300/001500

luminacast 5 radiant flow epoxidharz molds diponr

DIPON LuminaCast 5 Radiant Flow 1,5 kg - Středně viskózní epoxidová pryskyřice, tloušťka 20 mm

(>5 ks)

741,32 Kč bez DPH

897 Kč

Čirá odlévací epoxidová pryskyřice s maximální UV ochranou, síla odlitku 1 - 20 mm, jedenapůlkrát vyšší viskozita jak LuminaCast 4 Gem Flow, zpracovatelnost cca 60 min,...

Kód: 7303/001500

Novinka Tip

DIPON LuminaCast 6 Art Flow 1,5 kg - Vysoce viskózní epoxidová pryskyřice, tloušťka 20 mm

(>5 ks)

741,32 Kč bez DPH

897 Kč

Čirá odlévací epoxidová pryskyřice s maximální UV ochranou, síla odlitku 1 - 20 mm, zpracovatelnost cca 45 min, vysoce viskózní - hustá, poměr míchání 2:1 váhově.

Kód: 7298/001500

Novinka

DIPON LuminaCast 7 Design Flow 1,5 kg - Vysoce viskózní epoxidová pryskyřice, tloušťka 20 mm

(>5 ks)

741,32 Kč bez DPH

897 Kč

Čirá vysoce viskózní (hustá) epoxidová pryskyřice s maximální UV ochranou, speciálně navržena tak, aby vyhovoval náročným potřebám profesionálních umělců a designérů. Síla...

Kód: 7308/001500

Novinka

DIPON LuminaCast 8 Table Flow 1,5 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 5 cm

(>5 ks)

650,41 Kč bez DPH

787 Kč

Čirá licí epoxidová pryskyřice s maximální UV ochranou, síla odlitku až 5 cm, zpracovatelnost až 180 min, nízko viskózní (tekutá), poměr míchání 2:1 váhově, lze brousit po 8 dnech.

Kód: 7257/001500

luminacast 10 cell flow epoxidharz molds diponr

DIPON LuminaCast 10 Cell Flow 1,5 kg - Středně viskózní epoxidová pryskyřice, tloušťka 20 mm

(>5 ks)

650,41 Kč bez DPH

787 Kč

Čirá odlévací epoxidová pryskyřice s maximální UV ochranou, síla odlitku 1 - 20 mm, zpracovatelnost cca 50 min, středně viskózní, poměr míchání 2:1 váhově.

Kód: 7299/001500

Novinka

DIPON LuminaCast 8 Table Flow 3 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 5 cm

(>5 ks)

1 104,96 Kč bez DPH

1 337 Kč

Kód: 7257/003000

Novinka

DIPON LuminaCast 8 Table Flow 7,5 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 5 cm

(>5 ks)

2 642,15 Kč bez DPH

3 197 Kč

Kód: 7257/007500

Novinka

DIPON LuminaCast 8 Table Flow 15 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 5 cm

(>5 ks)

5 138,02 Kč bez DPH

6 217 Kč

Kód: 7257/015000

Novinka

DIPON LuminaCast 8 Table Flow 30 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 5 cm

(>5 ks)

10 104,96 Kč bez DPH

12 227 Kč

Kód: 7257/030000

Epoxyplast 3D B100 - Křišťálově čirá epoxidová pryskyřice

13 200 Kč –6 %

DIPON Epoxyplast 3D B100 UltraPour 30 kg - Čirá epoxidová pryskyřice na výrobu stolů, maximální síla odlitku 10 cm

(>5 ks)

10 237,19 Kč bez DPH

12 387 Kč

Čirá licí epoxidová pryskyřice pro velké odlitky, síla odlitku až 10 cm (při max 20 °C), vytvrzuje již od 10 °C, tvrdost 77 SHORE D, VOC 0 g/L, mísící poměr váhový 2:1, plné...

Kód: 6481/030000

Novinka

DIPON LuminaCast 1 Fast Set Prime 3 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 7 mm

(>5 ks)

1 063,64 Kč bez DPH

1 287 Kč

Čirá penetrační / těsnící epoxidová pryskyřice s maximální UV ochranou, síla odlitku až 7 mm, zpracovatelnost cca 15 min, nízko viskózní (tekutá), bezpečná pro styk s...

Kód: 7204/003000

DIPON LuminaCast 2 Coaster Cast 3 kg - Nízko viskózní epoxidová pryskyřice, tloušťka 15 mm

(>5 ks)

1 038,84 Kč bez DPH

1 257 Kč

Čirá odlévací epoxidová pryskyřice s maximální UV ochranou, síla odlitku 1 - 15 mm, zpracovatelnost cca 35 min, nízko viskózní (tekutá), bezpečná pro styk s potravinami, poměr...

Kód: 7207/003000

Zobrazit všechny podobné produkty
