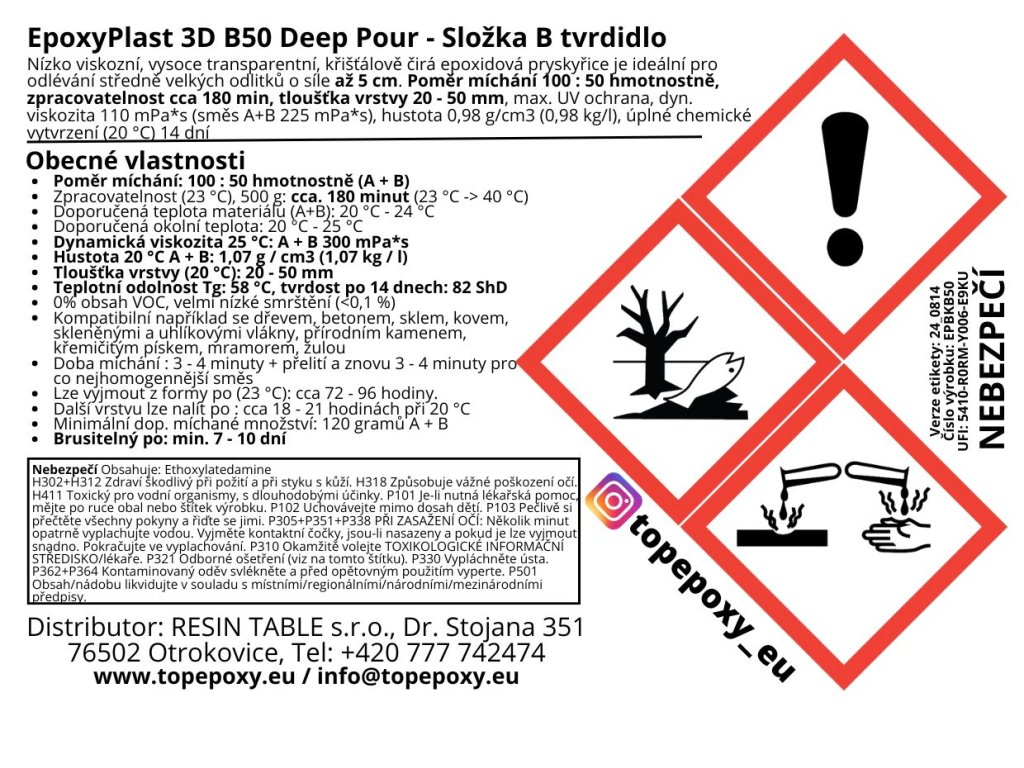

DIPON Epoxyplast 3D B50 Deep Pour 30 kg - Číra epoxidová živica na výrobu stolov, maximálna sila odliatku 5 cm

EPOXYPLAST 3D B50 DEEP POUR - Krištáľovo číra liata epoxidová živica s maximálnou UV ochranou

EPOXYPLAST 3D B50 Deep Pour je nízko-viskózna krištáľovo číra liata epoxidová živica určená na odlievanie veľkých odliatkov s hrúbkou až 0,1 - 5 cm. Liata živica EPOXYPLAST 3D B50 Deep Pour vytvrdzuje už pri nízkych teplotách od 15°C, čo oceníte najmä v zimnom období, keď je vykurovanie výrobných priestorov veľmi nákladné. Živica je odolná voči UV žiareniu, žltnutiu a má vysokú priľnavosť a dobrú tekutosť. Živica EPOXYPLAST 3D B50 Deep Pour má veľmi dobré prirodzené odpenenie a zmes po zmiešaní vytvára malé množstvo tepla.

Ako používať liatu epoxidovú živicu EPOXYPLAST 3D B50 Deep Pour

Pred začatím práce vždy skontrolujte, či nevykrystalizovala zložka epoxidovej živice (zložka A). Viac informácií nájdete v technickom liste pod bodom “Krystalizácia (mliečna, viskózna alebo zakalená hmota v zložke A)”

Aplikácia a použitie

1. Skontrolujte okolitú teplotu, je to najdôležitejší parameter popri objeme odlievania. Úspešná aplikácia závisí na teplote v miestnosti a použitom množstve/objeme zmesi živice a tvrdidla. Príliš vysoká izbová teplota môže viesť k veľmi silnej exotermickej reakcii, ktorá má za následok žlté sfarbenie, praskanie a tvorbu pary v zmesi.
2. Pred použitím skontrolujte v predbežnom teste zlučiteľnosť materiálov, ktoré majú byť natreté/zaliate.
3. Odporúčaný postup pre čo najpresnejšie meranie všetkých zložiek je podľa hmotnosti, presne v pomere 100:50 alebo 2:1 hmotnostných dielov na základe zložky (A). Odchýlka, hoci aj malá, má za následok predĺžené alebo neprebiehajúce tvrdnutie. Pridanie príliš veľkého množstva tvrdidla zvyšuje elasticitu materiálu a znižuje tvrdosť SHORE D. Príliš veľa zložky A má za následok trvalo lepivý film, ktorý už nie je v dôsledku polyadície vratný. Maximálna odchýlka v rozsahu tolerancie je 0,1 %.
4. Dodržujte odporúčanú dobu miešania tri až štyri minúty a potom prelejte do čistej nádoby a znovu miešajte po dobu troch až štyroch minút, aby ste dosiahli maximálne homogénnu zmes. Miešaciu nádobu použite len raz. Potom nechajte zmes pred liatím asi 15-25 minút odstáť, aby sa samo-odvzdušnila. Zmes je možné umiestniť do vákuovej komory pre excelentné odstránenie bublín.
5. Dodržujte odporúčaný maximálny počet otáčok pre miešanie oboch zložiek, čo je 300 ot./min., čím zabránite vzniku vzduchových vreciek pri miešaní alebo ich znížite na minimum. Ručné miešanie sa odporúča pre menšie množstvá do cca 1 kg. Vďaka svojej dlhej dobe spracovateľnosti výborne odvzdušňuje. Na miešanie odporúčame použiť Allway Tools Helix.
6. Aby nedochádzalo k vytiekaniu zmesi v dôsledku dlhej doby vytvrdzovania, je potrebné zabezpečiť úplné utesnenie formy. Na to je vhodná polypropylénová páska DIPON, ktorú je možné po vytvrdnutí ľahko oddeliť od formy. Voliteľne je možné použiť separačný vosk.
7. Drevené, porézne a savé podklady utesnite (penetrujte) vysoko reaktívnou epoxidovou živicou, ako je Epoxyplast 3D B20, HoneyResin alebo EpoxyPlast 100 P, aby sa zabránilo prenikaniu epoxidovej živice do materiálu a tvorbe nadmerného množstva vzduchových bublín. Pred liatím musí byť penetračný náter vytvrdený. Pre ideálne spojenie odporúčame vytvrdenú penetračnú vrstvu prebrúsiť hrubým brúsnym papierom P100.
8. Vzduchové bubliny zvyčajne samy popraskajú vďaka vynikajúcemu samo-odvzdušňovaniu. Na popraskanie vzduchových bublín na povrchu je možné použiť Epoxy AB Corrector Spray, plameňový horák alebo horúcovzdušnú pištoľ zo vzdialenosti cca 15-20 cm.
9. Pre bezproblémové odlievanie viacerých vrstiev je nutné nechať prvú vrstvu vytvrdnúť, kým na ochranných rukaviciach po dotyku nezostanú žiadne lepkavé nitky. Hmota epoxidovej živice môže byť gumovitá alebo lepkavá. Prekročenie tejto doby má za následok viditeľné prechody.
10. Je dôležité si uvedomiť, že nátery/odliatky, ktoré sú vystavené dlhodobému UV žiareniu, môžu lokálne zmeniť farbu. Akékoľvek zafarbenie nemá vplyv na vlastnosti materiálu.
11. Zabráňte tomu, aby sa vlhkosť pohybovala nad 60 %.
12. Zabráňte kontaktu s vlhkosťou počas procesu chemického vytvrdzovania.

Čistenie

• Pre čistenie použitých aplikačných predmetov použite acetón alebo univerzálne riedidlo. Po vytvrdnutí epoxidovej živice ju možno odstrániť len pomocou brúsenia.
• Odporúča sa čistiť ihneď po použití.

Dôležité pokyny a BEZPEČNOSŤ

Krystalizácia (mliečna, viskózna alebo zakalená hmota v zložke A)

• Skladovanie pod 20°C môže urýchliť kryštalizáciu.
• Vykrystalizované zložky sa dekrystalizujú opatrným zahriatím na približne 55 až 70 °C po dobu niekoľkých hodín v horúcej vodnej lázni v závislosti na veľkosti nádoby.
• V zásade je dôležité udržiavať dobu dekrystalizácie čo najkratšiu.
• Maximálna teplota by 70°C nemala byť prekročená.
• Potom, čo epoxidová živica (zložka A) dekrystalizuje, nechajte ju vychladnúť na vhodnú teplotu pre spracovanie (15 - 20 °C).

Dôležité pokyny

• Odlievacie priestory: Izbová teplota je najdôležitejší parameter pre úspešné spracovanie EpoxyPlast 3D B50 Deep Pour. Odporúčaná izbová teplota pri spracovaní EpoxyPlast 3D B50 Deep Pour je 20°C s maximálnou výškou odliatku 5 cm. Pri maximálnej výške odlievania nie je možné odlievať ľubovoľne veľké plochy, pretože existuje priama súvislosť medzi exotermickou reakciou, množstvom materiálu a teplotou okolia. Ak je exotermná teplota príliš vysoká, výsledkom je žltá hrboľatá hmota.
• Miešanie zmesi: Maximálne otáčky by nemali prekročiť 300 ot./min. Materiál po dobe miešania cca 4 min prelejte do novej čistej nádoby a znovu miešajte 3–4 minúty.
• Po zmiešaní: Nechajte zmes 15 až 30 minút odstáť, aby sa zvýšila jeho schopnosť samo-odvzdušňovania.
• Pri odlievaní väčších množstiev: Je nutné kontrolovať teplotu zmesi. Teplota zmesi pri chemickej reakcii vytvrdzovania by sa mala pohybovať medzi 20 - 38 °C. Teplota nesmie prekročiť 50 °C, potom sa v živici prejavujú nežiaduce účinky ako napríklad žltnutie. Na meranie zmesi používajte bezkontaktný laserový teplomer. Na chladenie rieky je možné použiť ventilátor, ktorý fúka vzduch na rieku.
